네트워크 구축 1 (네트워크 토폴로지,LAN&WAN)

공부 내용은 "이중호 강사의 소수의 프로토콜로 비범한 네트워크 구축하기" 책을 토대로 한다.

chapter 1) 네트워크 토폴로지
Lecture 1) Lan과 Hierarchical 3 layer 모델

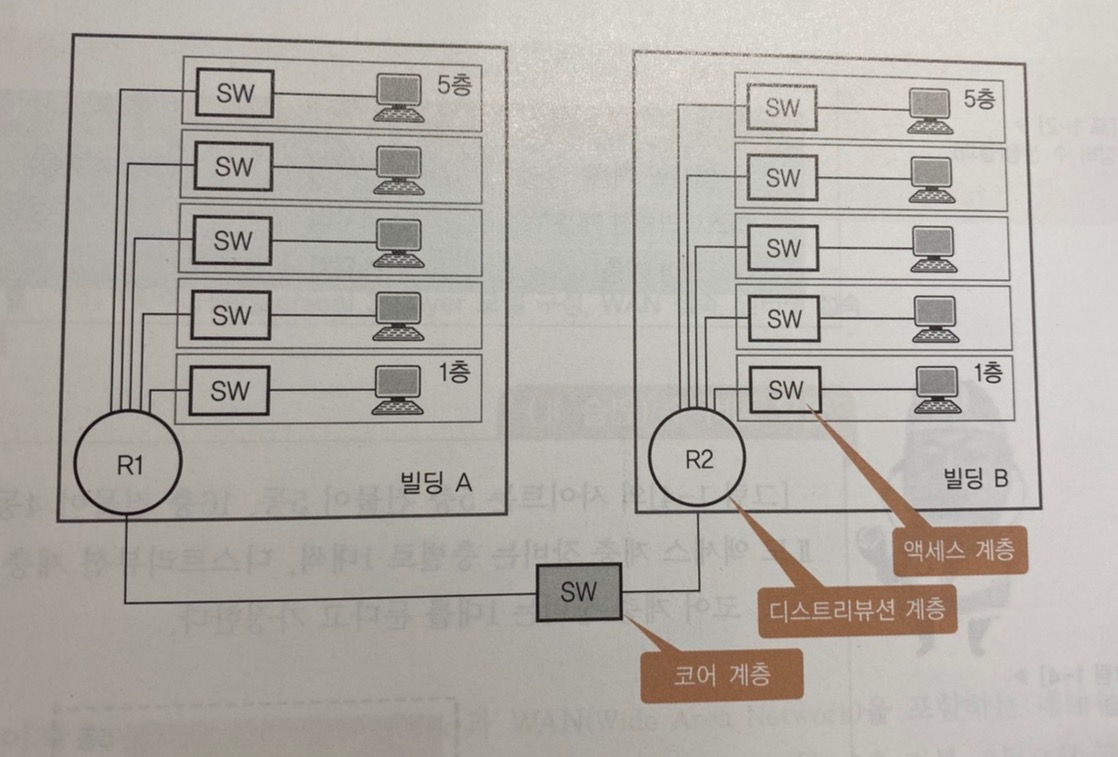

보통 코어 계층에는 스위치, 디스트리뷰션 계층에는 라우터, 엑세스 계층에는 스위치를 배치한다.

• 코어 계층: 통상적 위치는 각 조직마다 최소 1대이며 디스트리뷰션 계층 장비가 연결
• 디스트리뷰션 계층: 통상적으로 각 건물마다 최소 1대 배치되며, 액세스 계층 장비가 연결
• 액세스 계층: 각 층마다 최소 1대이며, PC,서버와 같은 end system들이 연결됨

문제) 사이트에 5층 건물이 5동, 16층 건물이 4동으로 구성되었을 때, 액세스 계층 장비는 층별로 1대씩,
디스트리뷰션 계층 장비는 건물별로 1대씩, 코어 계층 장비는 1대를 둔다고 가정했을 때 필요 장비 수
:
액세스: 5*5+16*4=89대
디스트리뷰션: 건물 5동+ 건물 4동=9대
코어: 1대

---

Lecture 3) LAN & WAN
LAN: Local Area Network 로 가까운 거리 연결, 직접 구축 가능
WAN: Wide Area Network로 먼거리 연결, 빌려써야 하는 네트워크라 회선 임대료 O

OSI 7계층에서 1,2 계층의 프로토콜은 각각의 네트워크마다 달라도 된다.
그러나 3,4,5,6,7 계층 프로토콜은 단말 간에 일치해야한다.

라우터는 OSI 7계층에서 3계층 장비이지만, 3계층 기능만 수행하는 것이 아니라,
3계층 이하의 모든 기능들을 수행한다. 즉 3계층에서 3계층 주소를 기준으로 스위칭 하는 것을 라우팅이라 한다.

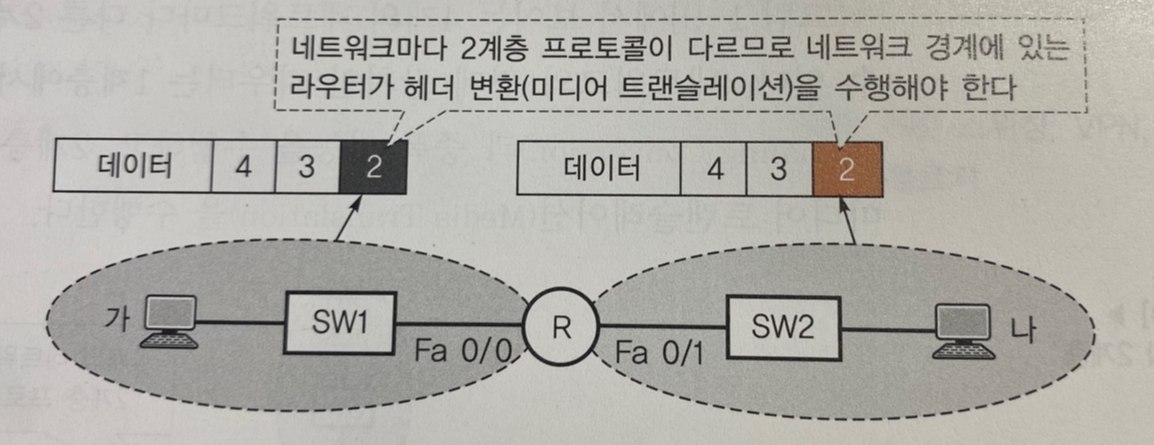

네트워크 간 경계장치인 라우터는 1계층에서 네트워크 간 시그널링 변환과 증폭 기능을 수행하며,
2계층에서는 2계층 헤더 변환 기능인 Media Translation을 수행한다.


Media Translation이란 2계층 프로토콜의 작동 범위가 네트워크 내부에 한해 있기 때문에 필요한 기능이다.
동작 범위가 네트워크 내부이기 때문에 네트워크마다 다른 2계층 헤더를 착용한다.
이 헤더의 변환 작업을 바로 미디어 트랜슬레이션이라 하며, 네트워크 간의 경계 장치인 라우터가 2계층에서 수행한다.

---

구분	이더넷	토큰링	FDDI
최대 속도	100G bps 이상	16Mbps	1Gbps
기술	간단	복잡	복잡

위 표는 LAN에서 적용하는 2계층 프로토콜을 정리해놓은 것이다.
토큰링과 FDDI는 이더넷에 비해 느린 속도를 가지지만 복잡한 기술로 구축 비용이 높고 관리가 어려워 더 이상 사용하지 않는다.
